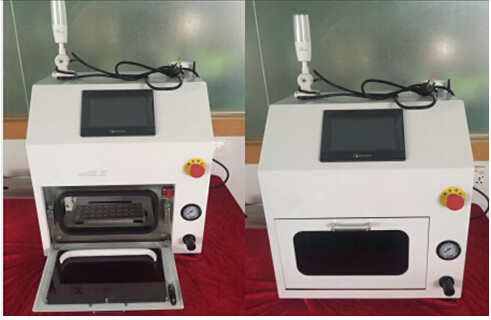

吸嘴清洗機能自動完成吸嘴清洗及吹干過程，主要用于清洗貼裝小型元器件，如：0603、0402、0201、01005等高精密吸嘴。
該機以PLC為控制核心，采用模塊化控制，設計上采用多重保護措施，自動化程度高，可靠性強，性能優異。本機的清洗系統采用脈沖式增壓清洗方式，相比傳統機型效率更高、清潔度更好。
|
|
整機參數： |
|
外形尺寸(L*W*H) |
598×396×365 MM |
|
電源（二相二線） |
2P2W，220VAC ，50/60Hz， 20A |
|
電源功率要求 |
250W |
|
氣源壓力 |
0.5 - 0.6MPa （正常工作時） |
|
重量 |
約40KG |
|
電器控制部分參數： |
|
總功率 |
200W |
|
控制方式 |
觸摸屏+PLC |
|
氣源 |
純凈壓縮空氣 |
|
噴射壓力 |
0.4 MPa |
|
空氣消耗量 |
280NL/min以下 |
|
液體類型 |
工業純凈水 |
|
液體消耗量 |
300cc/小時 |
|
液體儲存量 |
800cc |
|
進氣管/排水管 |
￠8 / ￠6 |
|
吸嘴托盤規格 |
默認30 吸嘴 |
|
清洗吸嘴規格 |
0201 - 2512 (inch) |
|
噪聲 |
35-60 dB |
○外觀采用流線型設計，美觀大方；
○采用30個噴嘴同時清洗，實現高效、節能；
○全程視察窗，方便維護和操作；
○與水接觸部分全部采用304不銹鋼，防銹，防腐蝕，堅固穩定；
○人性化設計，可在外部按鈕實現一鍵啟停；
○采用觸摸屏+PLC集散控制，性能穩定可靠；
○操作方便，界面友好并可中英文隨時切換。
○具有誤動作報警及緊急制動系統，設有過載保護系統；
○使用環保無污染工業純凈水（HP值 5-7軟水）；
○廢棄物的集中收集，方便保養維護。

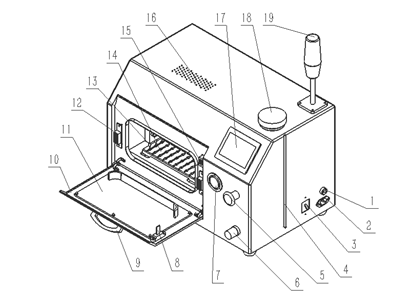

1）進氣管 2）電源接口 3）電源開關 4）水位顯示管
5）緊急摯 6）氣壓旋鈕 7）氣壓表 8）安全門插頭
9）安全門把手 10）安全門 11）安全門玻璃 12）磁吸
13）吸嘴托盤 14）吸嘴 15）安全門座子 16）散熱口
17）觸摸屏 18）儲液罐 19）工作指示燈
