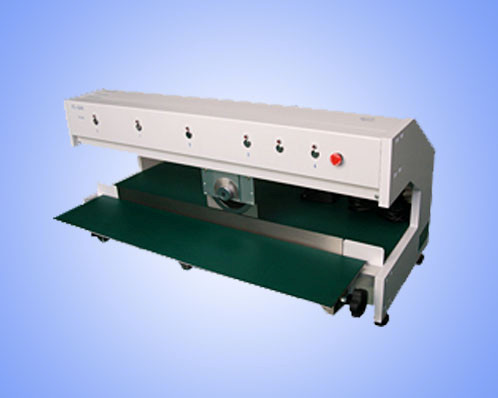

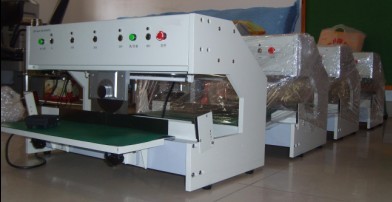

走刀式分板機
凡有V-CUT之S.M.T.D.PC板（基板）式皆可適用于此機器 。
1、以機器分割，減少應力發生，防止焊點龜裂；
2、分割時固定，確保產品品質；
3、效率高，可達300MM/S，速度可調整；
4、精確度高，保養容易，安全性高。
特性: 該設備是一款采用上圓刀和下直刀片的電動PC板分板機，下刀長度可根據客戶需要分板的尺寸來定制，特別
適合V槽較長之PCB分板（如LED燈條等），制作前客戶需提供所要求的最大有效分板長度，采用步進馬達驅動,能分
離各種大型或小型帶有預刻槽的PCB板，上圓刀移動行程（即分板長度）可預先設定，操作安全,減少分板應力的產
生,其上圓刀和下直刀片采用特殊鋼材制成。
l 走刀式分板機是一款采用上圓刀和下直刀片的電動PCB板分板機，分板時PCB通過V槽固定于下刀，通過腳踏開關控制上刀運行實現分板.
l 設備采用步進馬達驅動, 能分離各種大型或小型帶有預刻槽的PCB板.
l 標準分割長度為最大400mm，超出該尺寸范圍亦可通過定制完成.
l 上圓刀移動行程（即分板長度）可預先設定,設定范圍為0、100、200、300、400mm之間任意兩組.
l 走刀速度可自由切換.
l 上下刀間隙可通過旋手輕松調整.
l 操作安全，配備安全防護感應裝置，當人手或異物進入工作區間，走刀停止.
l 上圓刀和下直刀采用瑞典進口SKH7 材料制成，堅硬耐磨，使用壽命長.分板應力小,防止焊點龜裂.
l 可分離PCB厚度：0.5mm-3.2mm.
l V槽處剩余PCB厚度：標準1/3PC板厚，MIN0.2mm，MAX0.8mm.
l V槽深度C最小0.25mm, 分離后增加的外部尺寸：0.1mm-0.2mm
產品說明
一、機器功能：
針對有V-CUT之SMT PC板（基板）切割。
二、特點：
1、以機器分割，減少應力發生，防止焊點龜裂；
2、分割時固定，確保產品品質；
3、效率高，可達300MM/S，速度可調整；
4、精確度高，保養容易，安全性高。
三、規格與性格：
電 壓：AC 220V 功 率：300W
轉 速：可調整
外形尺寸：L700*W540*H430MM
重 量：65KG
可切基板之厚度：0.6－2.6MM
刀 片：材料 SKH9A 硬度 HRC58
最寬可折：180MM
長 度：400MM
零件限制高度：40MM
四、配件名稱：
[A-1] 機蓋
[A-2] 保險絲
[A-3] 偏心調整鈕
[A-4] 總開關
[A-5] 機座
[A-6] 前蓋
[A-7] 刀座
[A-8] 急停
[A-9] 上切刀
[A-10] 上定位刀
[A-11] 偏心調整螺絲
[A-12] 切刀 切刀長度460MM
[A-13] 護板
[A-14] 調節平臺
[A-15] 手輪
[A-16] 工作平臺
[A-17] 滑軌
五、調整方法：
A、上、下切刀調整：
1、[A-7]偏心調整鈕松開時為工作[A－11]調整狀態，偏心調整鈕順時針轉動或逆時針轉動向上最高點，[A-9]上切刀與[A-12]下切刀為不工作狀態。
2、上切刀調整好后，再調[A-10]定位刀，定位刀與上切刀刀口之間隙為0.3－0.6mm即可。（定位刀保護上切刀，防止刮傷操作工）
3、[A-12]下切刀可上、下調節，調整時先將刀具固定螺絲松開后，用一字刀轉動偏心軸使下刀刀口與上切刀刀口相接觸，間隙為0.02mm。調好后鎖緊一個螺絲，用手將上刀座滑到另一邊，把下切刀刀口與上切刀刀口間隙調為0.02mm，另外三個螺絲鎖緊后用手將上刀座從這邊滑到另一邊，檢查上切刀刀口與下切刀刀口間隙前后是否一致。（此調整方法為刀具磨過后使用）
4、注意：上切刀刀口與下切刀刀口不能碰撞，上下刀口隨時要保持干凈，機器用完后要保養，檢查螺絲是否松動，機器調整時請斷開電源，遇電后電腦顯示面板顯示自動運行狀態為工作狀態，光電開關請保持干凈，防止失靈。
B、刀座偏心調整方法：
1、加工V-CUT板時先將刀座[A-7]上的[A-11]鎖緊旋鈕松開。
2、將[A-3]偏心調整鈕順時針轉動，使[A-9]上切刀與下切刀之間隙為0.02－0.04mm時，再將[A-11]鎖緊旋鈕鎖緊，此時上切刀已調整完成。
3、長期不使用時，請加機油以防生銹，避免卡死現像發生。

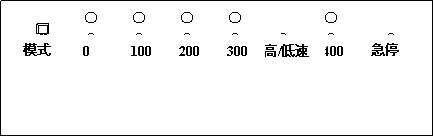

C、控制面板說明：
1、高/低速開關為調速轉換開關，分慢速和快速。開始使用時請調為慢速，待工作人員操作熟練后再啟用快速操作。如此方能保證分板品質。
2、0．100，200、300、400為走刀行程。
3、模式開關為制式開關。分為工作是一直腳踩或點動，在選擇一直腳踩模式下工作時未走到制定行程則會指示燈閃爍報警，須取消報警在繼續工作。
4、急停為緊急停止鍵，當卡板時使用。
5、設備使用完成后請將上刀回到起點位置后方斷掉電源，保證安全。
六、操作說明：
1、接上電源，啟動開關。指示燈0和400閃爍，按一下閃爍指示燈對應的按鈕則變成長亮，踩腳踩開關，上刀回到原點則可在0—400之間行程行走。點動0或400按鈕讓其指示燈閃爍，點動100。200。300任意按鈕使其對應兩燈長亮，則上刀在長亮兩燈之間行走，以此上刀可以在0-400行程間任意行程間行走。
2&, lt;, SPAN style="FONT-SIZE: 12px; FONT-FAMILY: 宋體; mso-ascii-font-family: 'Times New Roman'; mso-hansi-font-family: 'Times New Roman'">、調整上、下刀之間的間隙，一般在0.1－0.2mm之間，上定位刀和下切刀之間的間隙一般為PC板厚度。
3、上、下切刀必須在同一平面內，誤差不能超過0.1mm。
4、偏心距離調整方法如圖示。
5、工作平臺可上、下調節。
6、設置切刀行程和速度，設置方法如上述調整方法。
7、踩動腳踏開關，試運行幾次，如無異常則可正式工作。
七、基本保養：
1、工作完成后，請關掉電源，清除廢屑。
2、隨時注意對上下切刀的保護。
3、長時間不工作時，請卸下上、下切刀并涂機油加以保護，使用前請擦去即可。
4、注意檢查各螺絲的緊固情況。

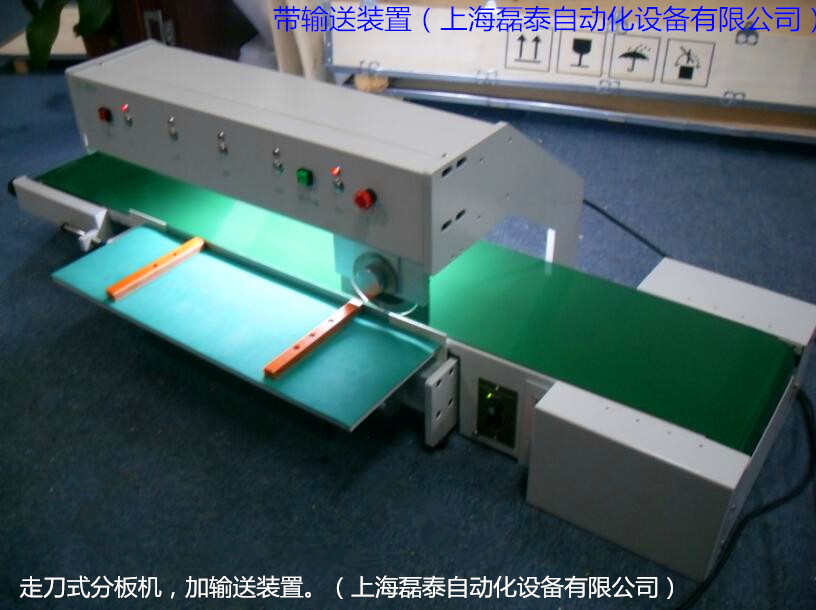

以下圖加輸送帶裝置
