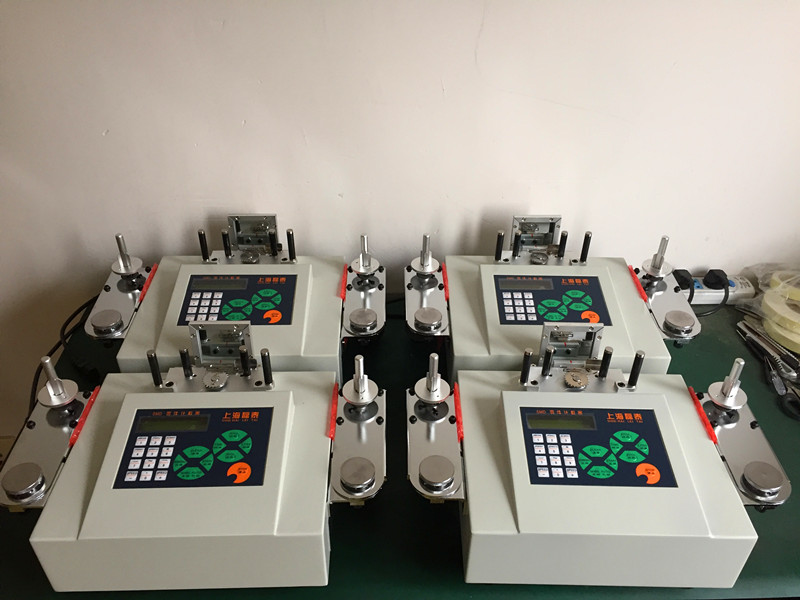

特性;采用光電傳感原理，利用零件載帶引導孔與零件的對應關系，準確測定SMD零件數量，可實現方便快捷的計數，是 SMT 工廠物料管理的高效輔助設備，尤其對外發加工中的領發料作業有很大的幫助。全自動方式計算零件數量，方便點料，發料作業以及盤點庫存，機器速度一至九級可調,調至九級的時候速度是普通零件計數器的二倍。無故障運行. 運行噪音低。 獨具匠心的防料帶脫落設計。正反向皆可計數，可預設數量，需要多少設置多少，能停在預設的數量上。具有液晶顯示器，讀取容易,操作面板中英文對照,操作簡單。人性化的操作平臺設計。精準度高，無計數誤差。

操作使用說明

目    錄

*: 計數器功能，工作環境以及機器規格-------------------   一

*: 計數器薄膜面板功能以及操作說明----------------------   二

*: 計數器操作方法------------------------------------------    三

*: 使用注意事項--------------------------------------------     四

*: 適用范圍--------------------------------------------------    五

一.  功能：

1：本機為電子元件計數器，具有操作方便，精準快速的功能，取代人工計數，提高工作效率。

2：適用于SMT料帶式電子元件計數，給工作人員的點料，發料，領料都帶來很大的方便。

3：工作人員可根據所需計數的元件數量，料帶上兩相鄰元件的中心間距作適當?shù)脑O(shè)定。

二 工作環境：

電源 (Power) AC220V 50Hz/ AC110V 60Hz

消耗功率：15W

三 主要規格和技術參數

計數范圍（Counter Range    -99999~99999

噪音等級(Noise rank)   < 65分貝

重量(Weight)  10kg

外型尺寸 (Dimension)(mm) （L）450 * （W）270 * （H）220mm

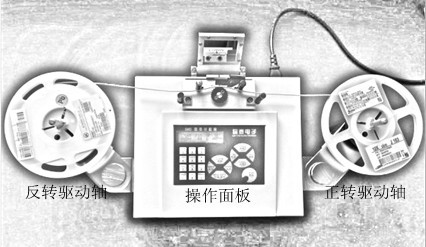

3.1外形結構圖

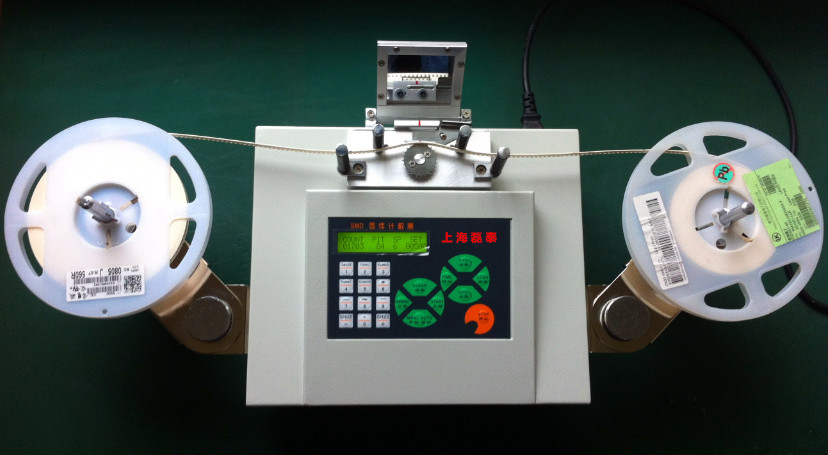

四 薄膜面板功能以及操作說明：

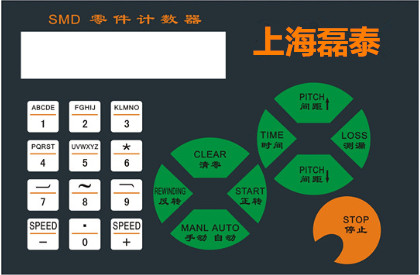

0~9-----數字符號鍵：每鍵具有該鍵上數字功能。

SPEED +------速度增加按紐：按此按紐可以向上調節速度，速度最高為9級。

SPEED -  ------速度減小按紐： 按此按紐可以向下調節速度，速度最低為1級。

同時顯示屏上有對應的速度顯示，SP代表速度，SP下方的數字代表對應的速度。

PITCH↑（間距）----電子元件間距向上調節鍵：可根據料帶上兩相鄰元件的中心間距來進行設置。

具體設置方法如下：任何SMD盤裝料帶的下方都有導向孔，并且任何SMD盤裝料帶的兩個相鄰的導向孔之間的距離都是4mm，我們的PITCH的數目的單位都是mm，可以設置的數目如下：2,4,8,12,16,20,24,28,32,36,40,44,48,52,56。該數字代表的意義是兩個相鄰的元件之間的中心距離是多少mm，從元件與導向孔之間的對應關系我們就可以得知該料帶的PITCH數字應該設置為多少。比如一般0805的電阻：一個元件的下方對應一個導向孔，因?yàn)閷?dǎo)向孔與孔之間的距離是4mm，所以兩個0805的電阻中心間距也是4mm，這時PITCH數目應該設置成4，如果一個元件的下方對應2個導向孔，則PITCH應該設置成8，同樣的道理，如果一個導向孔的上方對應有兩個元件(如0402的電阻),則PITCH應該設置成2，依次類推可以得知其它間距的設置原理。

PITCH↓（間距）----電子元件間距向下調節鍵。

CLEAR（清零）------刪除鍵：刪除液晶顯示屏當前所顯示的數據。（注：在AUTO狀態下，所刪除的是COUNT下的數字，在MANL狀態下刪除的是SET下的數字）。

LOSS（測漏）-----漏件設置鍵（測漏型）。

MANL/AUTO（手動/自動）------MANL為設定元件數量方式，AUTO為計數元件總數方式。

TIME（時間）-------時間設置鍵：按此鍵進入時間設置狀態后可依次輸入年份，月份，日期，小時，分鐘（年份為四碼，其余為二碼），輸入后需按一次確認鍵才有效。

REWINDING（反轉）-----馬達反轉鍵：按此鍵馬達反向轉動。

STOP（停止）---------停止鍵：按此鍵停止計數器。

START（正轉）---------馬達正轉鍵，按此鍵馬達正向轉動。

五 操作方法：

1：計數器連接AC220V的電源后，液晶顯示屏?xí)�顯示COUNT，PITCH，SET等數據。

2：根據所要計數的料帶兩相鄰電子元件的中心間距選擇好PITCH的參數。

3：將要計數的電子元件料盤安裝在左側的料盤支架上，同時將空料盤固定在右側的料盤支架上。

4：使料帶從導輪下方通過并使料帶輸送孔與計數器齒輪密合，將料帶第一顆元件前端的部分固定在空料盤上（一般料帶前端10~30CM沒裝元件）然后讓第一個元件前沿分隔栓對準計數器紅色箭頭中央線并按刪除鍵使液晶顯示屏數字歸零，然后開始計數，計數分為自動方式（ATUO）和手動方式（MANL）。

5：

a.若在AUTO（自動）狀態下（此時顯示屏上SET下方?jīng)]有數據）即可按“START”

鍵開始計數。

b.計數完畢可按“PRINTER”鍵，將由條碼打印機打印出正確的元件數量以及所設置的字符或日期。

6：

a.若在MANL（手動）狀態下計數（此時顯示屏SET下方會顯示00000狀態）請?jiān)O(shè)定需計數的元件數量。

b.然后重復第4個步驟的動作。

c.按“START”鍵開始計數，當元件數量超過所設置的計數數量時，機器會停止（但由于馬達的慣性，料盤將在馬達剎車稍許后停止）。

d.若因慣性而使元件數量超過時，可以手動將左側料盤逆時鐘旋轉到所需的數量為止。

六 使用注意事項：

1：不要將機器放在潮濕，高溫的地方，要保持機器表面清潔。

2：搬拿機器要小心，機器工作處要平穩，干凈。

3：裝料帶時，工作人員應將料帶輸送孔對準計數器齒輪，以免計數器工作時傷及料帶，同時要檢查料帶是否已固定好。

4：使用機器時，工作人員須以手動方式判斷料帶上的元件是否計數到最后一顆，若計數到最后一顆時請按“STOP”鍵停止計數，但由于慣性料帶會隨馬達的轉動而右移少許，此時，應將料帶向左拉到最后一顆元件，顯示屏所顯示的COUNT數即為料帶計數元件的總數，工作人員可按“PRINTER”鍵將此數量打印出來。如要料帶返回左盤，可按“REWINDING”。

5：在MANL狀態下計數，機器每計數完成所設定數量時都會自動停止工作，再計數時最后的總數量是疊加的。

6：工作人員若在計數過程中按“STOP”鍵，顯示屏將會顯示停止之前所計數的元件的數量，此時，只需按“START”鍵，計數器便會繼續工作或按“REWINDING”鍵將料帶返回。

7：在計數過程中，若右邊料帶松動，將會使馬達停止轉動。此時，工作人員應先按“STOP”鍵停止工作，將其固定好，然后按“START”鍵使計數器繼續工作。

8：機器工作時務必要消除靜電，即給FG孔安上接地裝置。

9：機器不工作時要及時將電源關掉。

10：計數完畢后，按下電源開關關閉機器電源。

七 本機適用范圍：

料帶式貼片類電子元件（電阻，電容，IC等）

料帶寬度：65（MAX）

料盤直徑：400（MAX）

料帶元件間距2，4，8，12，16，20，24，28，32，36，40，44，48，52，56單位均為毫米。

SMD parts counter instruction

  Catalog

1.     Function of counter, work environment and specification…(one)

2.     Function and operate instruction of the film panel……………(two)

3.     Operate method of the counter……………………………………(three)

4.     Matter needing attention for using…………………………………(four)

5.     Applied extension…………………………………………………………(five)

Function:

1.   Full-automatic electronic device counter with  convenient, accurate and quick function which have promote heavily work efficiency and work equality  based on artificial counter.

2.   Adapting to ... provide workers with ...

3.   Workers could set the distance between centers of two neighbor device according to mounts of devices to be counted.

4.   The numbers of electronic devices date and company name (only English) could be printed out for next use.

＊ Work Environment

Work source: AC110V~220V50HZ

Power: about 15W

Numbers could be Counted: 1~100000 units

＊Counter Specification

   Shape Dimension: （L）450 * （W）270 * （H）220mm

   Weight:  10Kg

＊Film Panel Function and Operating Instruction

 �~‰-----character key: each key has not only the function of the number on it but also has the function of all characters under the number.

   SPEED +  -----  speed add key , This model do not have this feature

   SPEED -  -----  speed sub key , This model do not have this feature

   PITCH-----pitch setting key: you can set the distance between two adjoining components on the

   CLEAR-----delete key: delete the data on the current LCD screen. (notice: if under AUTO condition, number below COUNT will be deleted, if under MANL condition, number below SET will be deleted.)

   LOSS----- setting key (counter model)

   MANL/AUTO----- MANL is the way of setting the number of components; AUTO is the way of counting the total number of components.

   TIME-----time setting key: press it to enter into a state of time setting, then you can input year, month, day, hour, minute in turn. This input will be activated after pressing the ENTER key.

REWINDING-----motor rewinding key: the motor will redwing by pressing it.

STOP-----stop key: press it to stop counting.

START-----motor winding key: the motor will wind by pressing it.

＊Operating Method

1. LCD screen will display the data such as COUNT, PITCH, and SET etc after the counter connects to AC220V electrical source.
2. Select well parameters of PITCH based on…
3. Fix electronic components to be counted on left…shelf, meantime fix empty…on right shelf.
4. ……the first 10-30 cm………….direct at red arrow…………..divided
5. if counter is under AUTO condition (here there is no information below SET on screen ), you can press START to start counting;

Once counting is completed, you can press PRINTER key, code printer will print out the correct…

6. If under AUTO condition (here 00000 condition will display below on the screen), before starts counting, please setting the number of components to be counted.

Repeat the 4^th step

To start counting by pressing START key, when counting number exceeds the setting number, counter will stop (but because of inertia …will stop after the motor stops!).

If because of inertia the number of components exceeds, you can manually rotate …counter cockily to needed number.

Notice

1. Keep counter surface clean, away from humidly and high-temperature places.
2. Take care when moving counter , place counter in where is smooth, clean.
3. When equip ...,workers should ...for fear...and check ...
4. When using counter, workers should check whether
5. Under the MANL condition, counter will stop once giving number has been counted, the number will always adding on previous number when counter start working again.
6. If worker press STOP key when counting, the screen will display the devices’ number had be counted, here, if only press START key or REWINDING key to ... ,counter will continue counting.
7. If ...when counting, here, workers should press stop key to stop counting firstly and fix ...secondly ,then press start key to continue.
8. Eliminate electrostatic without fail when counter works, that is ,connect FG hole with grounded equipment.
9. Cut off electrical source in time once counter is no need.

Applied extension

Resistance capacitance, IC and so on

Width: 56（MAX）

Diameter 400（MAX）

Space between….: 2，4，8，12，16，20，24，28，32，36，40，44，48，52，56

Unit is mm.

Product model: LT-960

Standard voltage:220V /50HZ

Company: Shanghai LeiTai automation equipment Co. , Ltd.

Location: shang hai min hang

Telephone: 021-50116630

FAX: 021-50116631

Website: www.leitai-smt.com

Email: leitai@leitai-smt.com
