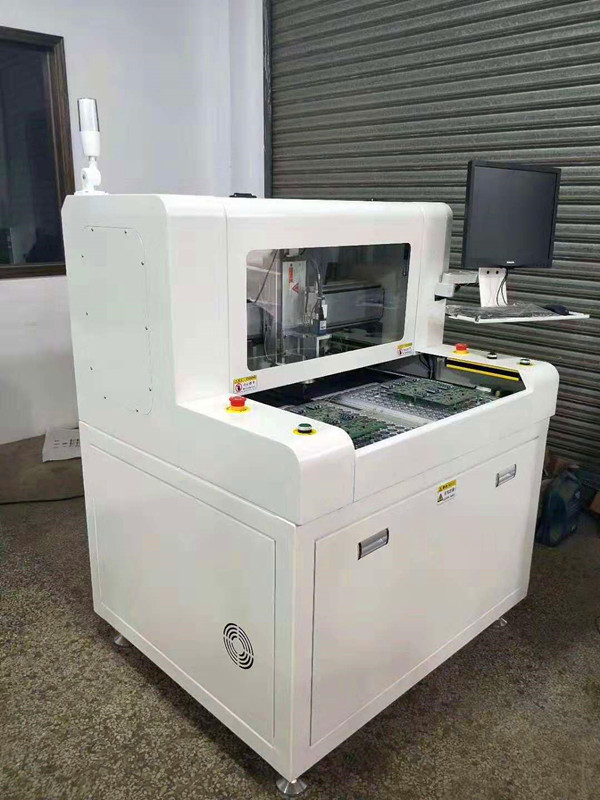

LT-350是一臺利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，兩平臺交互工作的PCB的上下料裝置，能有效地降低機器等待時間，從而達到理想的生產效率。
配置高像素CCD放大鏡頭，輔助程序示教及編輯功能，精度更高更精確，圖像更清晰。
自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對位校正功能，切割精度更高，PCB只要在3mm之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。
程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程序制作的時間，提高編輯效率。
刀具壽命監測，銑刀切割一定距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，延長銑刀壽命。
透明的安全門設計，使加工過程一目了然，開門有急停和減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。
利用兩平臺連滑交換加工放置PCB基板，減少等待時間，提高產量。
技術參數：
|
1 |
雙工作臺面積 |
322mm×650mm |
|
2 |
XYZ最大移動行程
XYZ 最高移動速度 |
700mm×345mm×50mm |
|
3 |
導軌/絲桿
Sliding track/guide screw |
TBI |
|
4 |
切割精度 |
0.1mm |
|
5 |
定位精度
重復定位精度 |
±0.05mm
|
|
5 |
伺服系統
Server system |
Panasonic進口伺服電機
Imported Panasonic servomotor |
|
6 |
主軸馬達功率
主軸馬達轉速 |
高速變頻電機（400W）
10000-rpm/min-60000rpm/min |
|
7 |
主軸轉速 |
60000rpm/min |
|
8 |
主軸刀具
|
0.8mm~3.0mm |
|
9 |
視覺系統 |
自動校正，自動定位 |
|
10 |
編程 |
在線編程 |
|
11 |
控制主機
Mainengine control |
ADLINK工控
ADLINK Industrial control |
|
12 |
切割功能 |
可執行直線、斜線、圓弧、圓的切割 |
|
13 |
粉塵處理
集塵方式 |
靜電消除器處理
下集塵和獨立集塵 |
|
14 |
集塵機尺寸 |
780mm×650mm×1600mm |
|
15 |
電源功率 |
三相380V 3.5KW |
|
16 |
空氣壓力
|
2-4KG/cm2 |
|
17 |
機臺尺寸
|
1220mm×1400mm×1300mm |
|
18 |
機臺重量
|
750KG |
|
